– 通過單一的模塊化接線端子系統實現安全的電流和電壓互感器接線

– 在斷開測量電路之前自動短路互感器

– 根據IEC 60947-7-1附件D獲得認證

– 將安全相關組件牢固聯接到模塊化接線端子

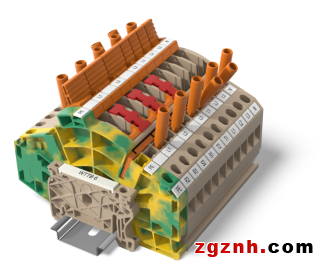

在輸配電應用中，電流和電壓互感器主要用于保護和計量功能。魏德米勒為該應用開發了全新Klippon® Connect TTB系列互感器接線端子，即使是在復雜的電路中也可實現特別簡單和安全的接線。避免操作過程中的誤操作是重中之重，此類錯誤可能會對人員和設備造成嚴重后果。為此， Klippon® Connect TTB系列互感器接線端子采用了獨特的操作手柄機制，即“先合后斷”接點。它提高了系統的可用性，并延長了整個控制柜的生命周期。IEC 60947-7-1附錄D認證凸顯了這種質量聲明。

新的強制短路功能

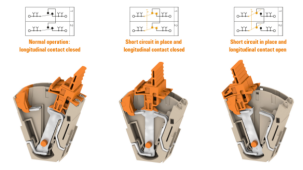

TTB系列互感器接線端子專門是為了在互感器的次級電路中使用而開發的。為了在斷開或隔離保護以及測量設備時獲得安全的應用，該端子將會使電流互感器短路，從而防止在次級繞組中產生高壓。新的互感器接線端子優點之一是最多可用于四個聯接的“先合后斷”觸點。它可以確保端子內的電流互感器在與互感器電路的其余部分斷開之前短路。這將防止電流互感器上的電壓升高，并防止其遭受損壞甚至毀壞。將CT側短路并同時斷開一次側之后，即可輕松安全地更換儀表或執行保護繼電器測試。

在單一系統中組合操作手柄、短接條和手柄連鎖器，即強制短路功能，可以確保特別簡單和安全的接線。

安全的比較計量

例如，聯接參考計量設備進行比較計量同樣也很簡單。由于采用了正在申請專利的CM（比較測量）手柄連鎖器，因此可以選擇性地斷開兩個接線端子，以便與校準的計量設備互連。測量后，操作手柄復位到原始位置，使“先合后斷”觸點保持激活狀態。TTB系列的一個獨特功能就是可確保人員和設備的高度安全性。

在所有照明條件下均可輕松看到TTB系列互感器接線端子的開關狀態。可以手動或用標準螺絲刀操作手柄，并且這種設計還有助于實現多極驅動。另外緊湊型的設計內包含了各種功能，以便使此類要求嚴苛的測量應用獲得高度的安全性、操作簡便性和便利性。所有功能和安全相關組件均可牢固地聯接到接線端子。

開關鎖將操作手柄鎖定在相應位置，從而防止意外斷開和閉合電路。斷開點上游和下游的交叉聯接通道可確保高度的靈活性。這意味著即使更復雜的電路要求也可使用標準化配件（例如短接條，手柄連鎖器器和測試插座）實現。作為補充，魏德米勒還提供具有相同輪廓的PE端子，可用于快速輕松地安裝星形接點。而寬闊的標記區域以及用于編碼端子和顏色豐富的附件可在安裝和維護工作期間提供清晰的概覽。

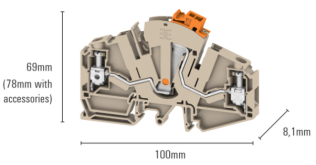

TTB系列互感器接線端子還可靈活地適應不同的客戶規格。集成的組合支腳允許其安裝在兩種通用類型的32和35安裝導軌上。此外，接線端子還提供了直插式或螺釘式聯接。透明的防護罩系統可用于特別敏感的應用。只有當所有聯接組件均處于其初始位置時才能固定防護罩。這樣，可以在不影響直觀檢查的情況下為組件提供全面的保護，以防止錯誤操作、未經授權的訪問和污染。

數據支持的產品配置和附件選擇

在設備和系統的規劃階段，數字化的商品數據和相互聯接的工程工具之間的智能交互至關重要。魏德米勒WMC軟件提供完整的數據集，以便在規劃階段進行輕松的準備和物品選擇。即使用戶不知道產品名稱和產品編號，其簡單的輔助功能也可確保對設備進行可靠配置。WMC的另外一個特點是特別合理的產品配置以及簡單的安全關鍵附件項目選擇。 WMC中集成了TTB系列互感器接線端子的廣泛數據庫。
