在工業現場中，壓力、位移、溫度、流量、轉速等各類模擬量傳感器因設計使用的技術方法不同。傳感器工作配電的方式主要分為兩線制和四線制，其輸出的模擬信號也各有差異，而常見的有0-20mA、4-20mA電流信號和0-75mV、0-5V、1-5V電壓信號。



要把各類傳感器模擬信號成功采集到PLC / DCS / FCS / MCU / FA / PC系統，就要根據傳感器與數據采集系統的功能和技術特點進行匹配選型，同時也要考慮到工業現場傳感器與PLC等數據采集系統的供電差異及各種EMC干擾的影響，通常把傳感器輸出的模擬信號隔離、放大、轉換后送到PLC等數據采集系統。PLC通過信號線采集傳感器的模擬或數字信號，然后進行處理，如果傳感器是模擬輸出，PLC就要接模擬輸入接口，如果傳感器是數字信號輸出，PLC就要接數字輸入接口。



開關量傳感器就是一個無觸點的開關，開關量傳感器可作為PLC的開關量輸入信號。一般用于開關量控制的設備，機床，機器等。模擬量傳感器是把不同的物理量（如壓力、流量、溫度）轉換成模擬量(4-20MA的電流或1-5V的電壓）。模擬量傳感器作為PLC的模擬量輸入模塊的輸入信號。一般用于過程控制。數字傳感器是指將傳統的模擬式傳感器經過加裝或改造A/D轉換模塊，使之輸出信號為數字量（或數字編碼）的傳感器，主要包括：放大器、A/D轉換器、微處理器（CPU）、存儲器、通訊接口電路等。

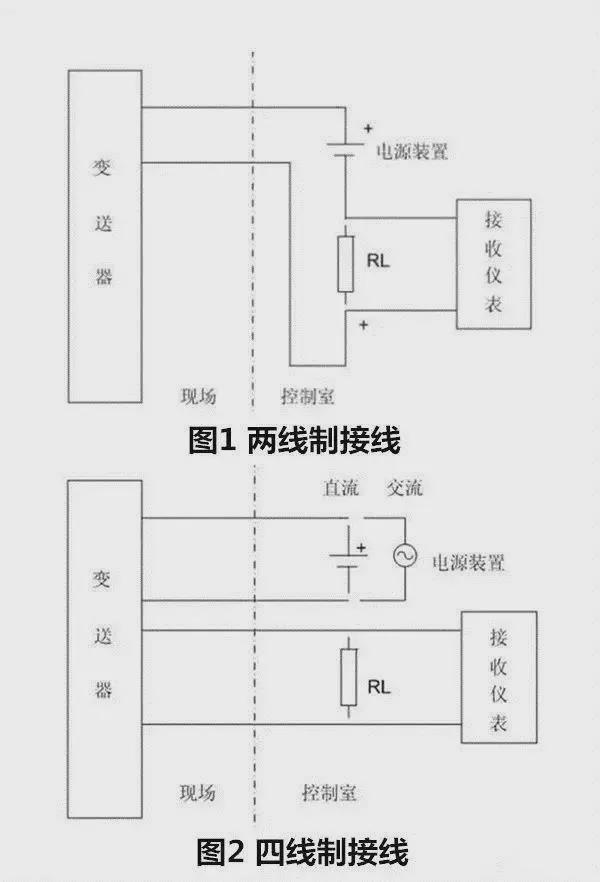

常用的模擬量傳感器分為兩線制和四線制，兩線制和四線制都只有兩根信號線，它們之間的主要區別在于：兩線制的兩根信號線既要給傳感器或者變送器供電，又要提供電流電壓信號；而四線制的兩根信號線只提供電流信號。通常提供兩線制電流電壓信號的傳感器或者變送器是無源的；而提供四線制電流信號的傳感器或者變送器是有源的。



因此，當PLC等數據采集系統的模板輸入通道設定為連接四線制傳感器時，PLC只從模板通道的端子上采集模擬信號，而當PLC等數據采集系統的模板輸入通道設定為連接二線制傳感器時，PLC的模擬輸入模板的通道上還要向外輸出一個直流24V的電源，以驅動兩線制傳感器工作。

4-20mA和電工標準有關，4-20mA信號控制是國際電工委員會(IEC)過程控制系統用模擬信號標準。我國從DDZ-Ⅲ型電動儀表開始采用這一國際標準信號制，儀表傳輸信號采用4-20mA，聯絡信號采用1-5VDC，即采用電流傳輸、電壓接收的信號系統。因為信號起點電流為4mA，為變送器提供了靜態工作電流，同時儀表電氣零點為4mA，不與機械零點重合，這種活零點有利于識別斷電和斷線等故障。



根據模擬信號傳感器的性能選型搜索：



1、兩線制電流/電壓輸出傳感器（無供電電源，由負載提供16—24V配電，輸出4-20mA/0-5V）。

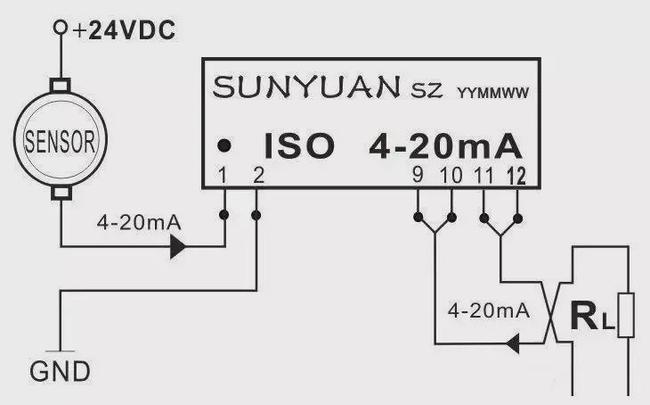

1.1、兩線制無源4-20mA輸入型傳感器，經電流隔離配電器配電后與PLC連接。如圖1所示，稱重、測距傳感器正端接16—24VDC，負端輸出4-20mA電流。

圖1 兩線制4-20mA隔離配電器典型應用圖

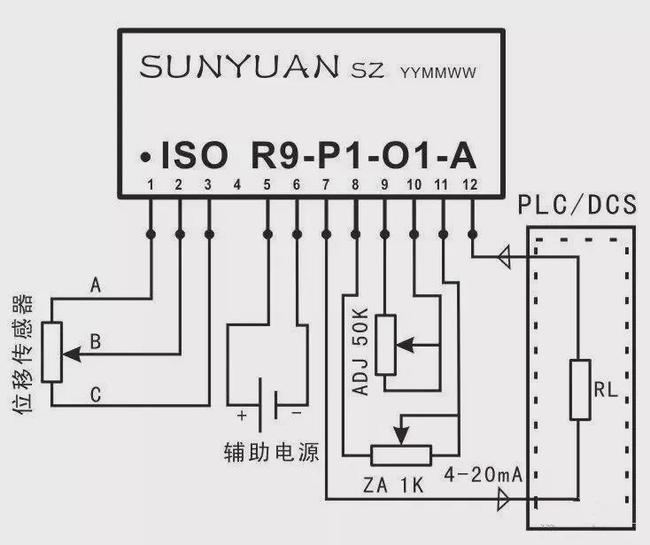

1.2、兩線制無源電壓信號輸入型傳感器，經電壓配電器配電后與PLC連接。如圖2、圖3所示，位移、電子尺傳感器正端、負端接16—24VDC電壓。


圖2 非隔離兩線無源電壓配電器

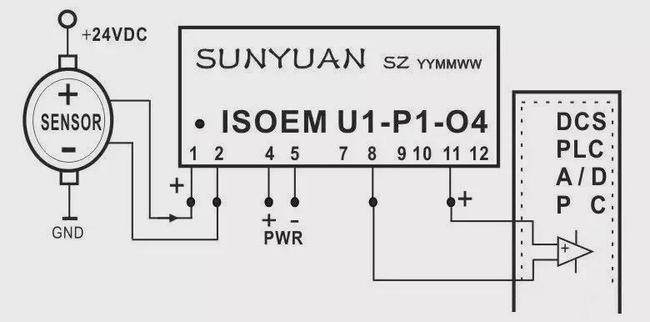

圖3 隔離型電壓配電器

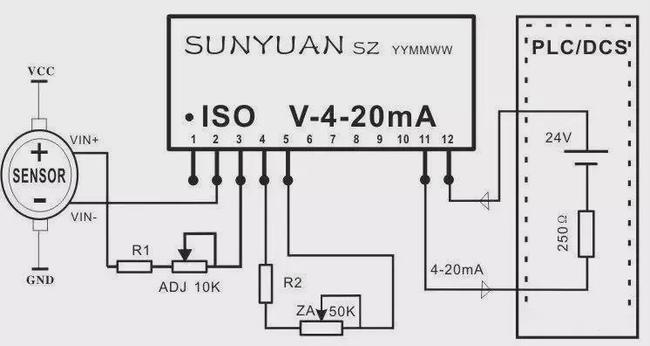

如圖4、圖5所示，應力片、稱重電橋傳感器正端、負端接16—24VDC電壓。

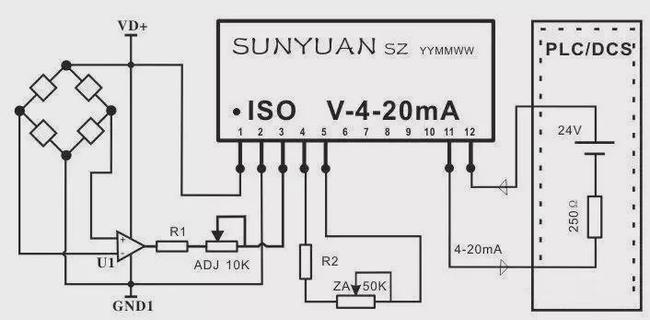

圖4 隔離型電壓信號轉換放大

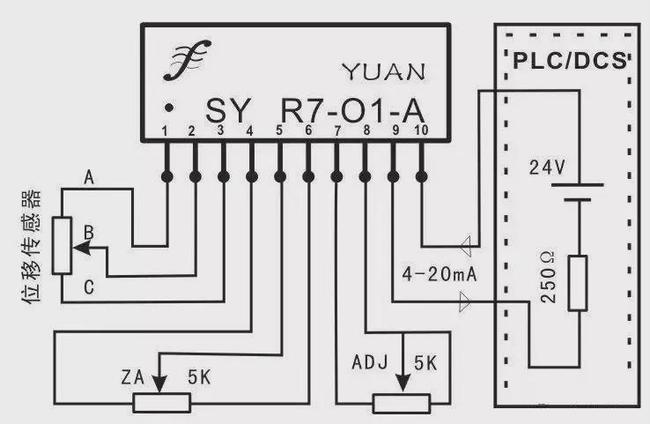

圖5 隔離型電橋電壓配電器

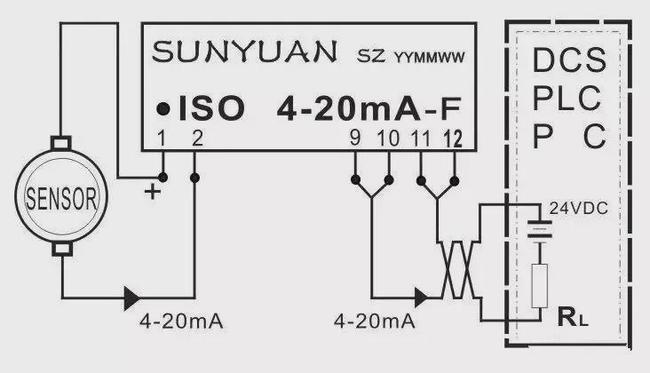

1.3、兩線制傳感器輸出4-20mA電流環路經隔離器隔離后與PLC連接。如圖6所示，壓力、流量傳感器正端接9—32VDC，負端輸出4-20mA電流。


圖6 兩線制4-20mA電流環路隔離器典型應用圖

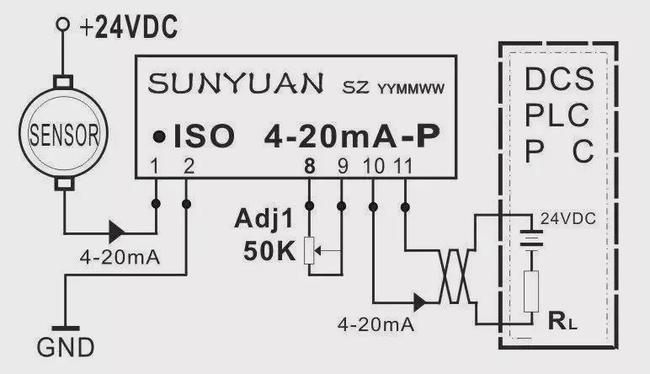

1.4、兩線制傳感器輸出4-20mA電流經隔離調理匹配（解決輸入輸出間沖突）后與PLC連接。如圖7所示，溫度、轉速傳感器正端接12—24VDC，負端輸出4-20mA電流。


圖7 兩線制4-20mA信號與PLC匹配隔離調理典型應用圖

2、四線制電流/電壓（輸入/輸出）型傳感器（有自己的供電電源24VDC，輸入/輸出：4-20mA或0-5V）。

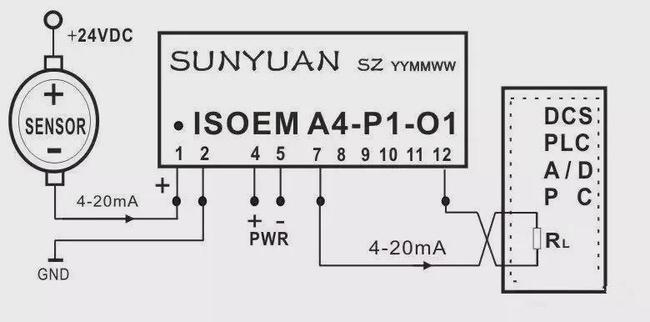

2.1、四線制電流輸出型傳感器經模擬信號隔離放大后與PLC連接。如圖8所示，溫度、濕度傳感器正端接24VDC，負端輸出4-20mA電流。


圖8 四線制傳感器信號I/I隔離放大后與PLC連接典型應用圖

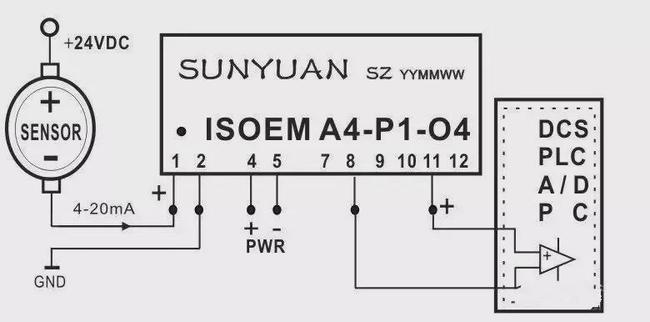

如圖9所示，壓力、轉速傳感器正端接24VDC，負端輸出4-20mA電流。


圖9 四線制傳感器信號I/V轉換后與PLC連接典型應用圖

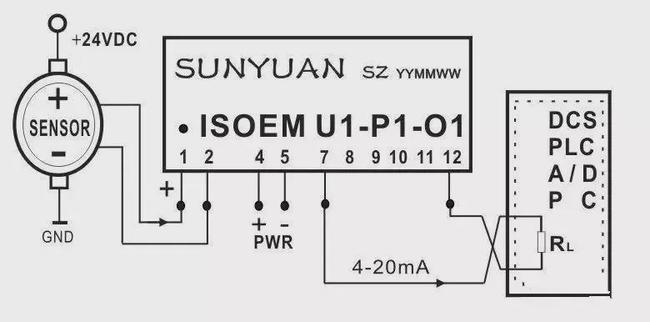

2.2、四線制電壓輸出型傳感器經模擬信號隔離放大后與PLC連接。如圖10所示，壓力、轉速傳感器正、負端接24V電源，輸出端輸出0-5V電壓。


圖10 四線制傳感器信號V/I轉換后與PLC連接典型應用圖

如圖11所示，液位、流量傳感器正、負端接24V電源，輸出端輸出0-5V電壓。


圖11 四線制傳感器信號V/V隔離后與PLC連接典型應用圖
