在工業現場，當出現站點與站點之間距離短，每個分站模塊數量較少的情況時，每個站點必須使用一個通訊耦合器在這些應用場景中，傳統解決方案必須部署多個通訊耦合器。于是CT-5711、CT-5721背板總線擴展模塊應運而生。只要子模塊總數不超過32個，一個通訊耦合器搭配多組CT-5711、CT-5721可實現多站點控制功能（最多擴展5組)，極大地減少現場額外耦合器的使用。其中5711是總線擴展主站模塊、5721是總線擴展從站模塊。在具體案例中，CT-5711和CT-5721的傳輸距離可達8m，同時使用方便、安裝簡單，對設備統一管理。



使用介紹

在使用上，您完全不必擔心。新模塊完全適配零點C系列所有協議的耦合器，兩種模塊需要搭配使用，模塊與模塊之間使用兩組屏蔽雙絞線進行連接。

○ 每個耦合器支持5711/5721數量：5組；

○ 5711和5721的連接線纜的距離：不超過8米；

下面為大家展示軟件配置

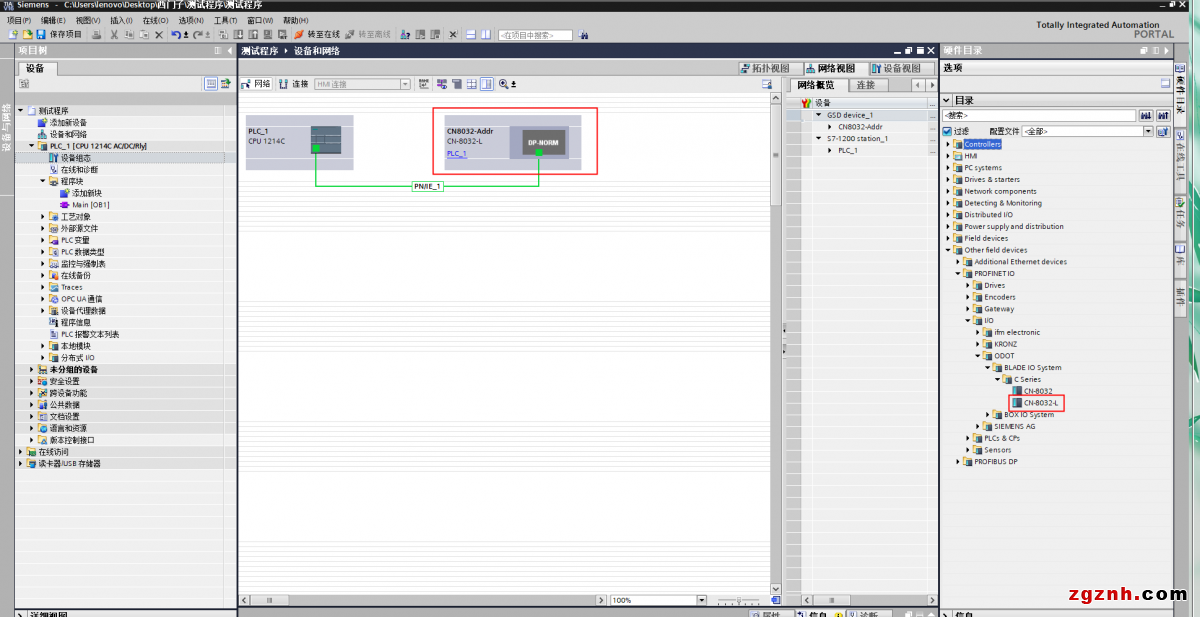

首先在網絡視圖里面把CN-8032-L拖入項目，連接到plc的子網中



雙擊CN-8032-L進入設備視圖，按照實際模塊的組態，在設備視圖中進行組態

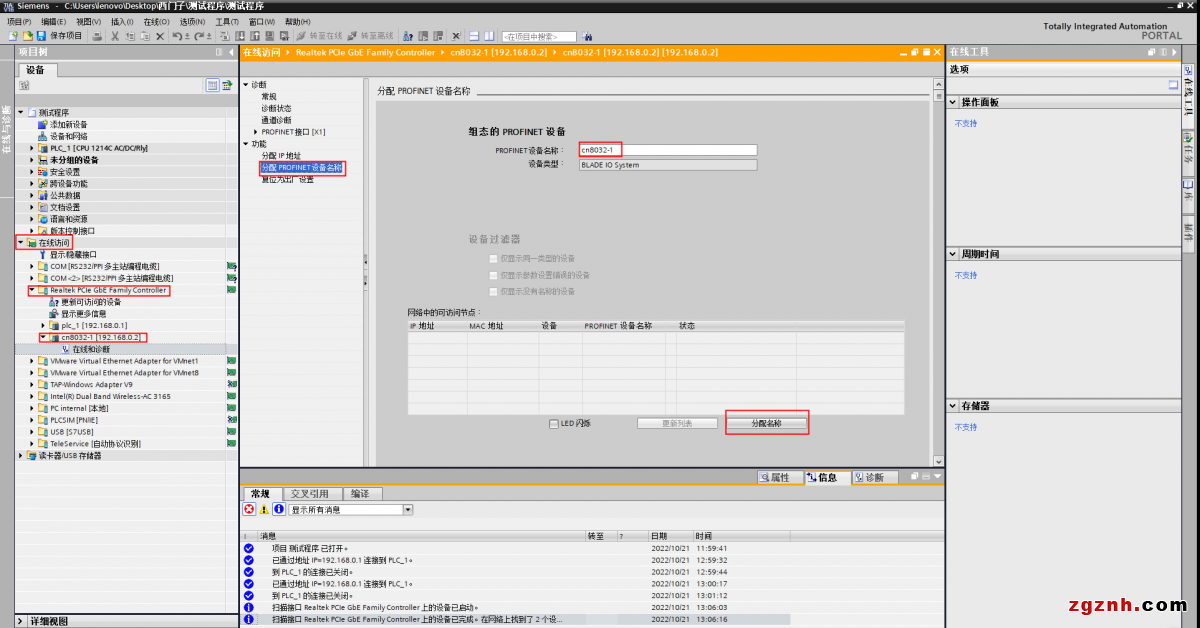

在線訪問本機網卡，搜索設備，并給CN-8032-L分配設備名稱

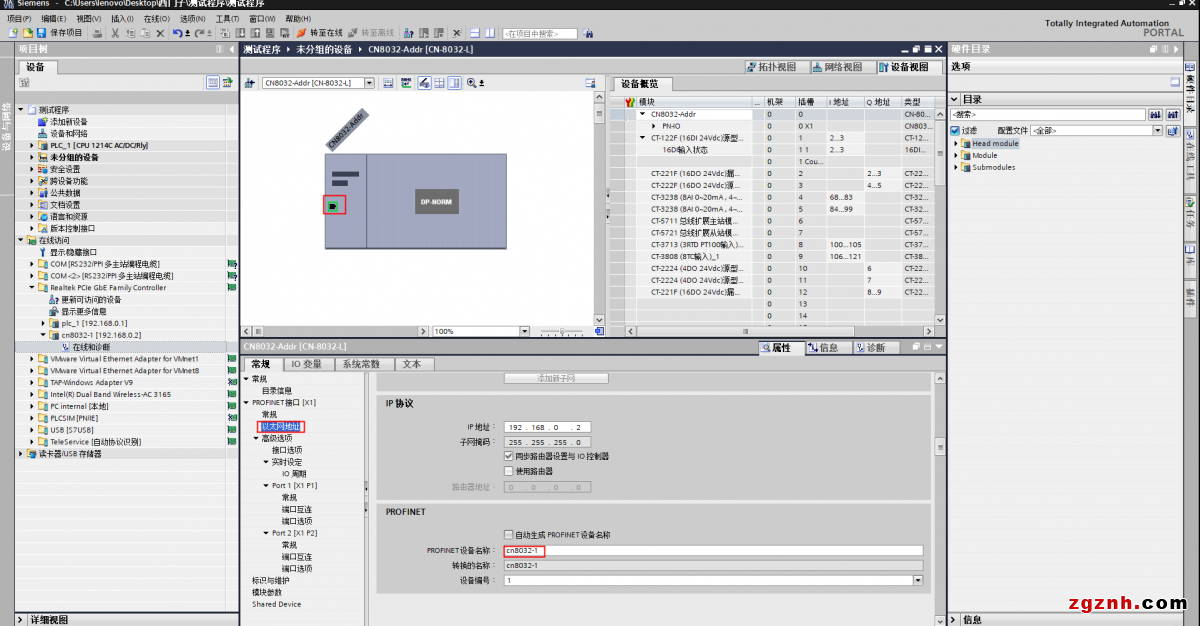

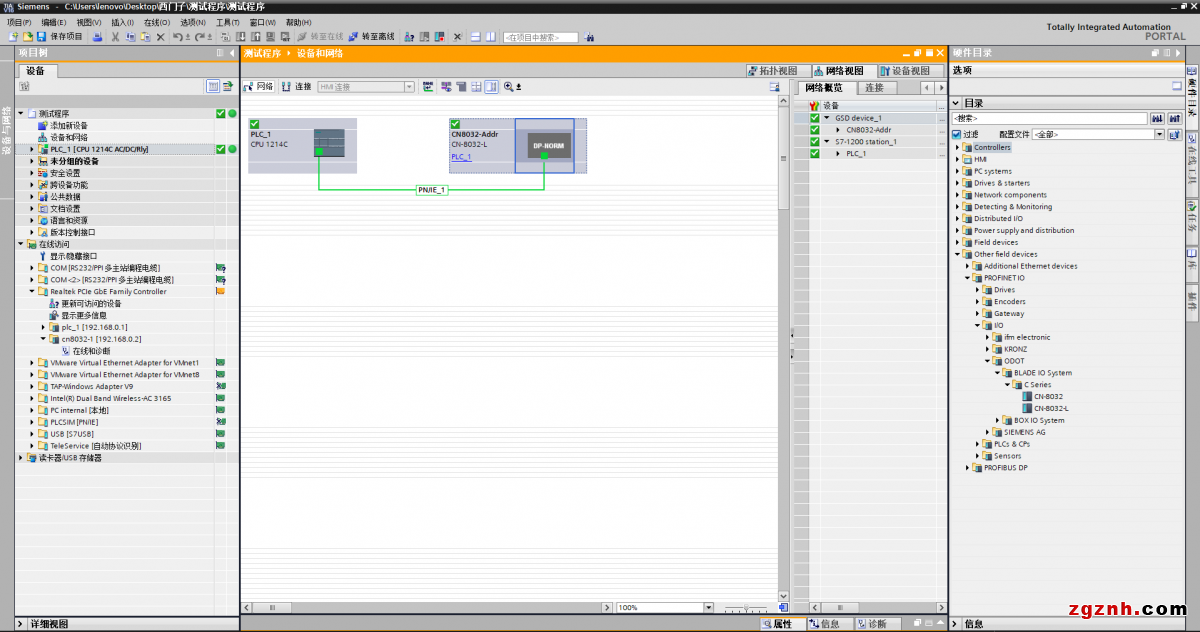

在網絡視圖中將CN-8032-L的設備名稱和實際設備名稱修改一致

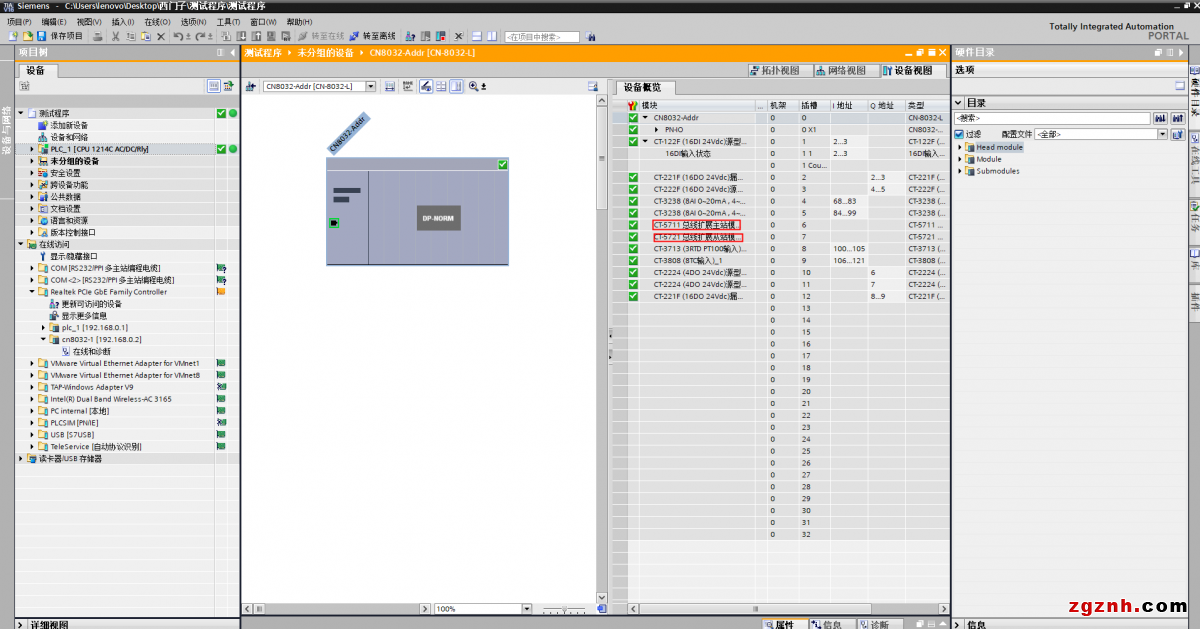

編譯下載轉至在線，進行監控

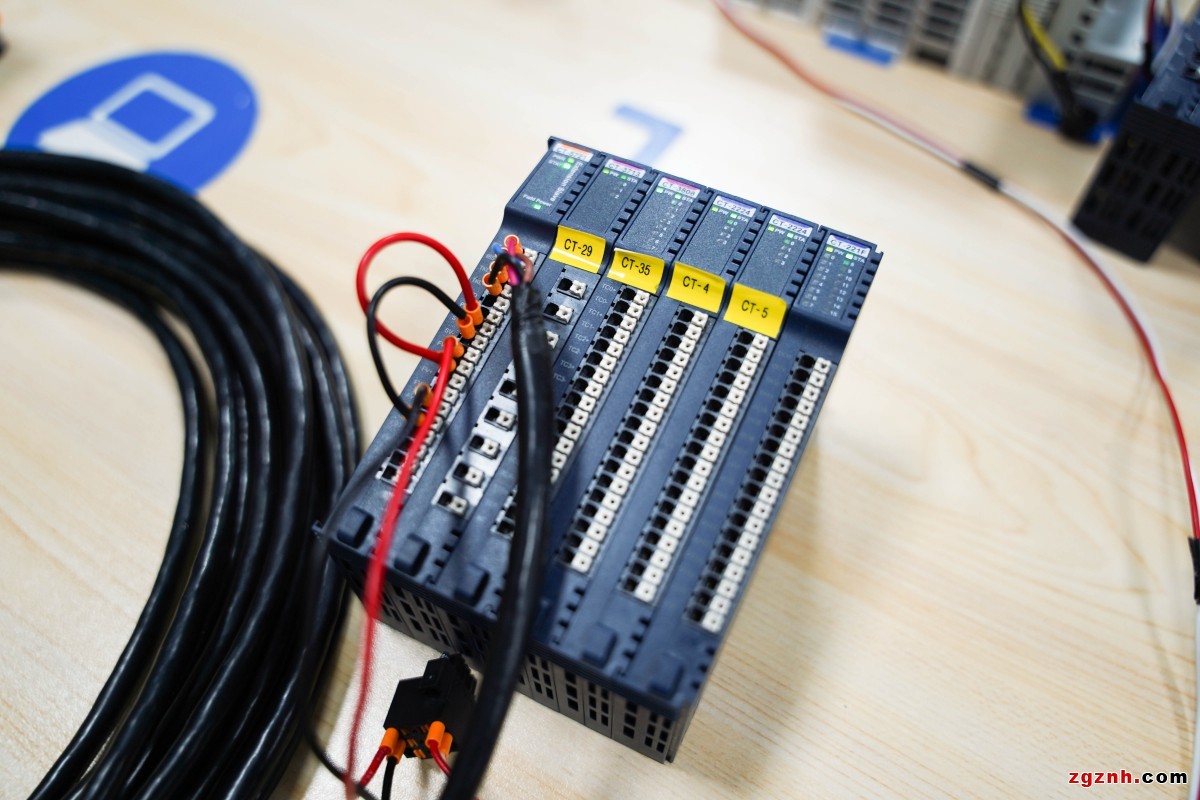

通訊正常，模塊輸入輸出正常

應用拓撲圖

零點自動化深知研發是一家科技型企業的核心競爭力在目前國產化替代的大趨勢下，公司常年保持高比例的研發投入后續將會為大家帶來技術含量更高、使用更穩定便捷的新產品。

零點自動化，值得您的期待！
