HFKPT1-12-30兩級跑偏開關工作原理

產品簡介：

HFKPT1系列型號

HFKPT1-12-30

HFKPT1-20-35

HFKPT1-10-45

●  兩級跑偏開關是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行報警以及自動觸發緊急停機的一種保護裝置。

●  使用跑偏開關可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害。

●  兩級跑偏開關可防止在安全運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等等。

產品型號說明：

■ 應用范圍

●  常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
●  地下、索道支撐皮帶輸送機
●  輪船裝卸系統、堆取料輸送機

■  產品特點

● 堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
● 防護標準IP65在惡劣環境也可使用
●  使用高性能的微動開關和無需要維護的銅管技術，耐久性卓越
●   動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒
●   側面滾輪最大傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作

■  技術規格

●  接點容量： 2個SPDT 400VAC 10A
●  動作角度：20
●  纜繩動作張力：49±10N (5±1kgf)
●  側面滾輪傾斜角度：≤75°
●  防護等級： IP65
●  環境溫度： -20℃～+80℃
●  電纜入口： M20×1.5
●  電纜規格： 6~12 mm

■產品參數表：

■  舉例安裝示意

■  控制示意圖

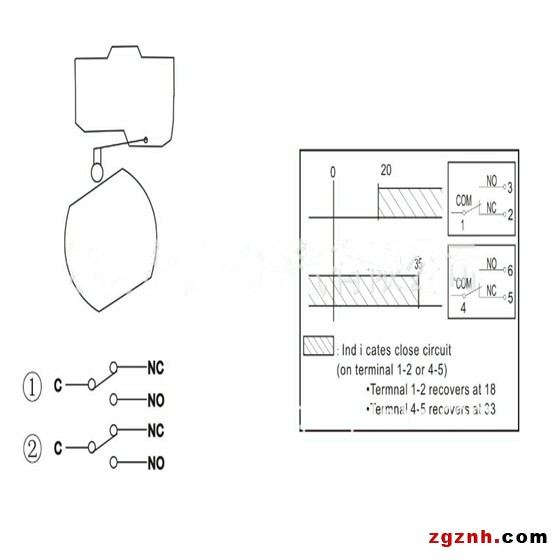

■  動作說明

●  示意圖中的角度為側面滾輪的傾斜角度

●  接點1，2傾斜到20度時閉合，恢復到18度時斷開

●  接點4，5傾斜到35度時斷開，恢復到33度時閉合

●  接點動作位置根據調整凸輪可變更

■  外形尺寸圖

■  產品接線圖
