地基沉降是指地基土層在附加應力作用下壓密而引起的地基表面下沉。幅度過大的沉降，特別是不均勻沉降，會使地基之上的建筑物發生傾斜、開裂、甚至傾覆，造成生命財產損失。

    武漢風河智能科技自主研發的FH-8003型沉降在線監測系統，融合了的MEMS傳感器技術和無線通信技術，具有大量程，精度高、安裝簡單、體積小、安裝方便等優點。可對建筑、鐵塔、地鐵、橋梁、隧道、鐵路、水利、大壩以及采空區沉降實現自動化實時監測。本系統已廣泛應用于電力鐵塔、通信鐵塔、橋梁等設施的健康監測。

工作原理

    在使用中，若干沉降傳感器分別部署在被測對象和基準點上，并通過通液管串聯聯接至液位容器，沉降傳感器內置高精度硅晶芯體傳感器，可實時測量壓力變化，并通過無線傳輸方式發送至監測中心，通過監控程序的分析計算比較，得到地基的相對沉降高度。

系統組成

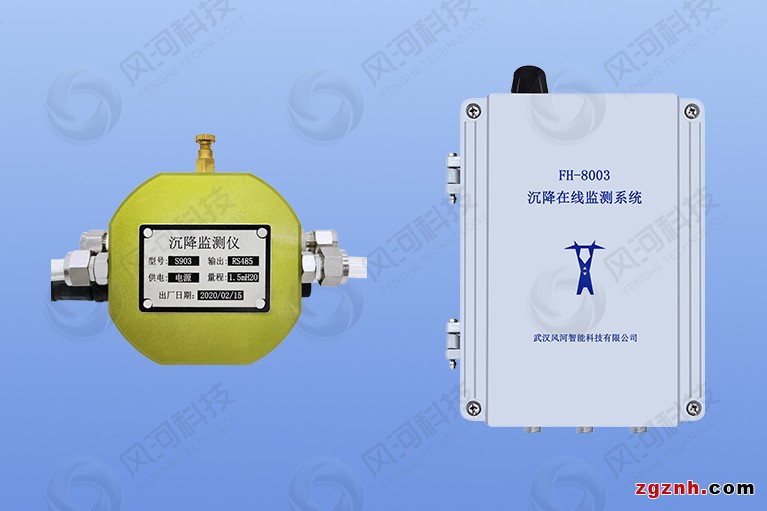

        FH-8003系統硬件部分由監控服務器、數據采集管理主機和和沉降傳感器等組成。沉降傳感器具體數量可根據用戶的實際需求和使用現場環境自由裁減。監控服務器可采用我公司具有獨立IP地址的云服務器，也可由用戶自行配備的普通計算機。 監控服務器運行監控軟件，可通過無線方式接收沉降監測裝置的數據。監控服務器配置數據庫，可存儲沉降裝置運行過程中產生的各類數據，供統計、分析、預警使用。

產品特性

沉降傳感器數控機床加工鋁鎂合金外殼，結構堅固，體積精巧；

內置嵌入式航空高精度硅壓傳感芯片和24位采集芯片，測量精度高；

采用LORA無線通訊技術，通信頻率433MHZ，抗干擾能力強，通信距離遠;

采用武漢風河自主研發的FH-BLOODING組網協議，簡單高效；

內置鋰電池，采用了高效率能量管理策略，可長期工作；

可隨時查看當前的液體的位置及有無液態氣泡；

操作簡單快捷人性化設計，接線口采用航空插頭；

具有非常高的防水特性整體防護等級IP67；

連通管接口采用標準的連接件連接，抗壓等級達到2Mpa；

傳感器采用防水防震設計，可在特種條件下使用；

使用壽命高達5年以上，并且可以重復使用，一致性高；

技術指標

測量范圍：0.2-2000mm；

測量精度：±0.2mm；

分辨率：0.001mm；

通信方式：無線（Lora）；

通信頻率：433M；

發射功率：100dbm；

通信距離：RS485/232；

組網協議：FH-BLOOD；

供電方式：鋰電池供電，可連續工作1年；

可靠性MTBF：5000h，WDT看門狗設計，保證系統穩定，內置15KVESD保護；

工作環境溫度：-35～+85℃；

MTBF：＞5000h；

防護等級：IP67；
