井下超聲波流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。它利用超聲波在液體中傳播時所載流體流速的信息來實現流量的測量。

GLC400/1000井下超聲波流量計使用環境：

大氣壓力：（80～110）kPa

溫度：（-20～60）℃

濕度：≤98%RH

有甲烷和煤塵爆炸危險，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體、無強磁場干擾的環境。

2.5MPa礦用超聲波流量計特點：

3、抗干擾能力強, 工作穩定可靠，接口豐富。

4、流量計零部件按照高防護等級標準設計, 可適用惡劣的工作環境

1、安裝形式靈活，傳感器可采用管段、插入或外夾形式安裝。

2、產品采用超聲波時間差原理，準確度可達1.5%

5、有隔爆證和煤安證，嚴格按照國家標準來生產

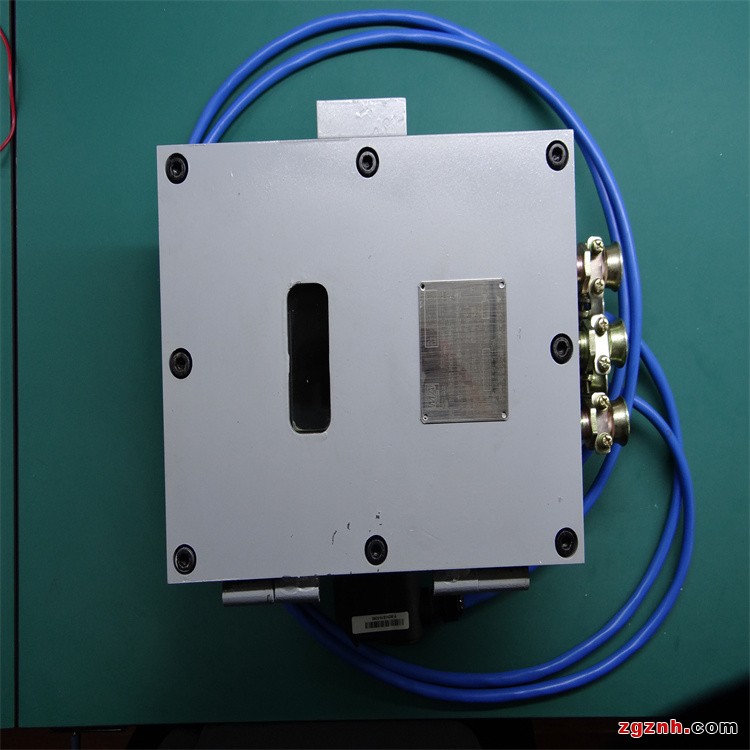

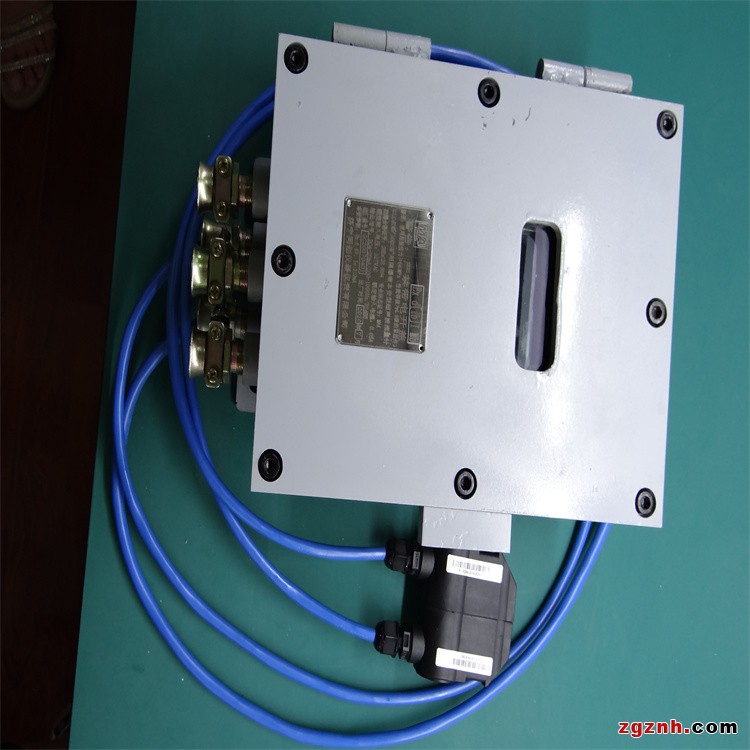

GLC400/1000井下超聲波流量計參數

1)電源:127 VAC  電源供電。

2)溫度:-20~60℃(環境溫度);-40~120℃(流體溫度,標準);-62~230℃(流體溫度,可選)。

3)精度為1%;管徑DN為15~400mm

4)輸出:提供4~20 m A電流輸出，200~1000 Hz脈沖輸出，RS485串行接口

礦用流量計自帶電源模塊，無需另加裝電源，方便直接取電，范圍95-240VAC

首先,超聲波發射換能器將電能轉換為超聲波能量,并將其發射到被測流體中,其次,接收器接收到的超聲波信號再由電子線路放大并轉換為代表流量的電信號,經運算處理后供給顯示和積累電路進行顯示和計算,實現流量檢測和數值顯示
