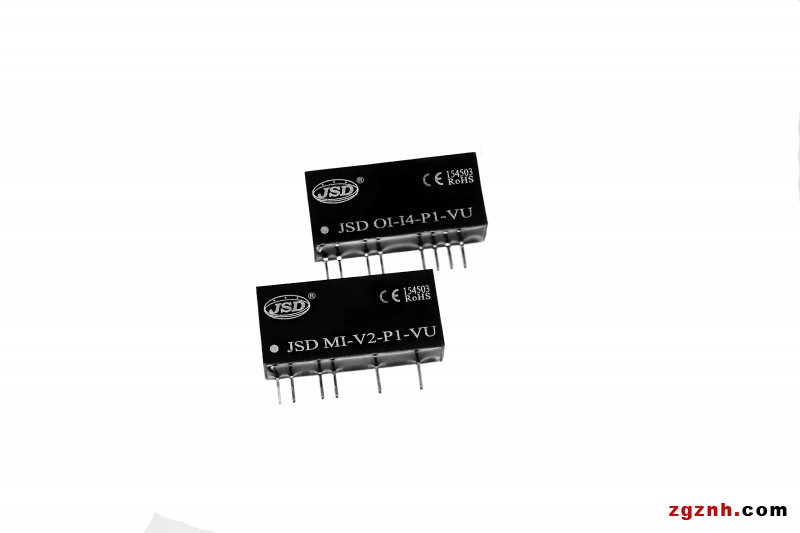

JSD MI系列隔離放大器IC
JSD MI系列隔離放大產品特征：
●低成本、小體積,SIP封裝符合UL94V-0標準阻燃封裝
●無需外接電位器,免零點和增益調節
●電源、信號輸入、信號輸出相互之間3000VDC 隔離
●工作電源：5VDC，12VDC，15VDC，24VDC等單電源供電
●0~75mV/0~5V/0~10V/0~±100mV/0~±10V/4~20mA/0~±20mA等電壓電流信號之間的相互轉換及放大
●工業級溫度范圍: -45~+85 ℃
●精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度<0.1%），免零點和增益調節。
應用場所：
●直流電流/電壓信號的隔離、轉換及放大
●工業現場信號隔離及遠程長線無失真傳輸
●模擬信號地線干擾抑制及模擬量隔離、采集
●4~20mA/0~20mA/0~5V/0~10V等傳感器信號的隔離及變換,并能實現一進二出、一進三出、二進二出、三進三出隔離信號功能。
●儀器儀表與傳感器信號收發
●電量隔離測控的工業現場
●電力監控、醫療設備隔離安全柵
產品概述：
JSD MI系列隔離放大器是一種磁電隔離的混合集成電路，該IC前級是電壓(電流)信號輸入, 后級是電流(電壓)信號輸出,同一芯片上集成了一個多隔離的微功耗電源向內部信號處理電路供電，使信號輸入、工作電源、信號輸出間相互隔離。該IC采用電磁隔離技術,相比光耦隔離具有更好的溫飄特性和線性度。

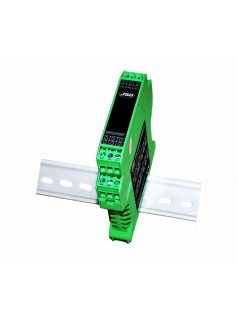

JSD產品有PCB板上焊接和標準DIN 35導軌卡槽固定兩種安裝方式，導軌安裝的可以實現模擬信號一進二出、一進三出、二進二出、三進三出的功能,用戶購買后只需按產品技術資料接線即可,方便用戶安裝使用。
JSD MI系列產品使用非常方便，無需外接任何元件，即可實現工業現場信號的隔離轉換功能,該產品簡化了用戶的設計,大大的提高了PCB板空間的利用率。
產品型號參數定義一覽表
JSD MI V(I) P V(I)O 詳細描述
標識 產品品牌標識
隔離標識代碼 磁電隔離產品
電壓 V(I)1： V1：0~5V I1：0~1mA
電流 V(I)2： V2：0~10V I2:0~10mA
信號 V(I)3： V3：0~75mV I3:0~20mA
輸入 V(I)4： V4：0~2.5V I4:4~20mA
代碼 V(I)5： V5：0~±5V I5:0~±1mA
V(I)6： V6:0~±10V I6:0~±10mA
V(I)7： V7:0~±100mV I7:0~±20mA
V(I)ud：V(I)ud：用戶自定義
產品工作電源代碼 P1：24VDC P2：15VDC P3：12VDC P4：5VDC Pud：用戶自定義
電流(電壓)輸出信號代碼 IO1：4~20mA IO2：0~20mA IO3：-20~+20mA
VO4：0~5V VO5：0~10V VO6：1~5V
VO7：0~±5V VO8：0~±10V V(I)Oud：V(I)Oud：用戶自定義
備注:訂貨時需確定輸入和輸出及電源的參數,如有特殊需求可以定制。
產品型號舉例：
例1： 信號輸入：0-5V； 輸出信號：0-10V； 工作電源：5VDC； 產品型號：JSD MI-V1-P4-VO5
例2： 輸入信號：4-20mA； 信號輸出:4-20mA； 工作電源：24VDC； 產品型號：JSD MI-I4-P1-IO1
