VT-BLE-S01A模塊基于Cypress藍牙4.2 SOC芯片設計，具有體積小、功耗低、方便使用等特點，幫助用戶以低的成本和快速度開發藍牙應用。
用戶MCU直接使用串口通信方式與VT-BLE-S01A模塊通訊；VT-BLE-S01A模塊可以把所有來自用戶MCU的串口透傳數據通過BLE無線信道透明傳輸給另一端設備。另一端設備可以是智能手機（iOS/Android），也可以是其它BLE設備。
VT-BLE-S01A模塊始終配置為從設備，手機作為主設備，在模塊與手機成功建立連接后即可開始雙向的數據透明傳輸。基本架構如下：
1. 模塊基本配置與參數
2.1. 模塊封裝
2.2. 模塊引腳說明
|
引腳名稱 |
引腳序號 |
I/O |
說明 |
|
VDD |
VDD |
- |
電源輸入正極 |
|
GND |
GND |
- |
電源地 |
|
RX |
P1.4 |
I |
模塊串口接收 |
|
TX |
P1.5 |
O |
模塊串口發送 |
|
WAKE |
P2.0 |
I |
模塊喚醒引腳。用戶MCU向模塊發送 UART數據前需下拉該引腳，延時 2ms，再發送數據。數據發送期間需保持低電平，發送完畢后拉高該引腳以便模塊能重新進入睡眠。 |
|
INT |
P1.7 |
O |
模塊串口數據輸出指示，可用于喚醒用戶MCU： 0：模塊有數據需要發送 1：模塊無數據需要發送 |
|
link |
P1.6 |
O |
模塊連接狀態指示： 0：模塊處于連接狀態，并連通了和連接對方的數據通道 1：模塊處于未連接狀態 |
2.3. 模塊電氣特性
2.3.1 絕對大值
|
參數 |
小值 |
大值 |
單位 |
|
儲存溫度 |
-40 |
105 |
℃ |
|
VDD |
-0.3 |
5.5 |
V |
|
其它管腳 |
-0.2 |
VDD+0.3 ≤ 5.5 |
V |
2.3.2 工作條件
|
參數 |
小值 |
推薦值 |
大值 |
單位 |
|
溫度 |
-40 |
- |
85 |
℃ |
|
VDD |
1.9 |
3.3 |
5.5 |
V |
2.4. 模塊默認配置
|
參數 |
默認值 |
|
串口 |
115200 bps，No parity，8-bit，1 Stop |
|
廣播名稱 |
VT-BLE-XXXXXX |
|
模塊角色 |
從模式 |
|
模塊狀態 |
廣播 |
|
廣播間隔 |
1秒 |
|
發射功率 |
0dbm |
|
TX延遲發送 |
5ms |
2.5. 模塊GATT Service
|
類型 |
名稱 |
UUID |
屬性 |
|
Service |
透傳服務 |
0xFFB0 |
NC |
|
Characteristic |
BLE參數配置通道 |
0xFFB1 |
Write/Notify |
|
Characteristic |
透傳通道 |
0xFFB2 |
Write/Notify |
2.5.1 BLE參數配置通道
（待定）
2.5.2 透傳通道
該Characteristic用于實現數據的透明雙向傳輸功能。在進行數據傳輸前，應先使能透傳通道(0xFFB2)的Notify屬性，即將透傳通道(0xFFB2)的Client Characteristic Configuration的值更改為0x0001。APP向0xFFB2寫數據，模塊將會轉發給用戶MCU。模塊接收到用戶MCU的數據，會通過0xFFB2 Notify給APP。

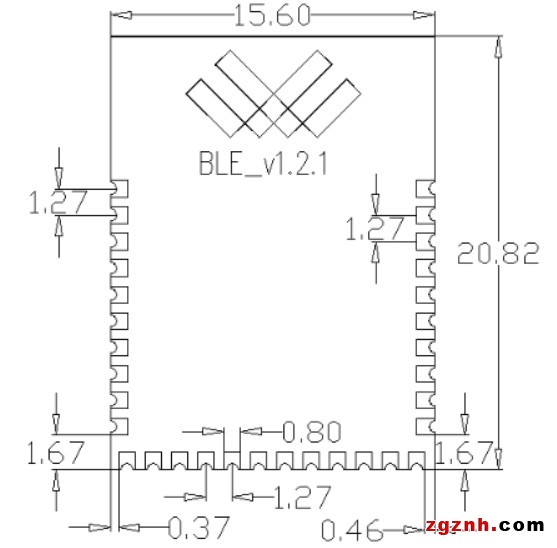

2. 外形尺寸
