VT-DTMSX4-433M模塊是高度集成半雙工無線數據傳輸模塊，基于德州儀器(TI)的MSP430單片機和SEMTECH的SX1212超低功耗射頻芯片設計，具有體積小、功耗低、傳輸距離遠、工作穩定等特點，特別適合用于低功耗無線接收的應用場合，如故障指示器、水表、氣表等。
VT-DTMSX4-433M模塊具有本應用文檔介紹的特定功能，用戶可根據需要定制其他功能。
特點
● 433M無線收發器，FSK調制方式
● 發射功率+12dBm，接收靈敏度-104dBm
● 支持同步功能，特點適用于需要同步的應用場合
● 支持超低功耗接收模式，5秒睡眠周期下，平均電流僅7uA
● 支持多種工作模式，各模式間可隨意快速切換
● 自動數據包處理，數據包透明傳輸
● 一般模式下，支持無限包長傳輸
● 主、從模式下，大傳輸包長達300字節，不丟數據
● 自動CRC校驗
● 標準UART接口，9600bps，8N1格式
● 高穩定性，可靠性達到工業級別
應用范圍
● 故障指示器
● 水表、氣表
● 物流跟蹤、電子標簽
● 工業儀器儀表、無線數據采集
● 無線傳感器網絡
技術參數
測試條件：Ta=25℃，VCC=3.3V.
|
技術指標 |
參數 |
備注 |
|
中心頻率 |
433MHz |
|
|
調制方式 |
FSK |
可訂制OOK |
|
發射功率 |
12dBm |
|
|
接收靈敏度 |
-104dBm |
10kbps |
|
空中傳輸率 |
10kbps |
|
|
接口速率 |
9600bps |
|
|
校驗方式 |
8N1 |
|
|
發射電流 |
32mA |
12dBm |
|
接收電流 |
3.3mA |
接收狀態下 |
|
休眠電流 |
1.5uA |
SET_A=1, SET_B=1 |
|
通信距離 |
700米 |
開闊視距，3dbi膠棒天線，大功率，10kbps |
|
工作濕度 |
10%～90% |
無冷凝 |
|
工作溫度 |
-40℃～85℃ |
|
|
電源 |
3.3VDC |
±100mV紋波 |
|
天線 |
50ohm |
|
|
外形尺寸 |
|
如尺寸圖示 |
備注：
1． 模塊的通信速率會影響通信距離，速率越高，通信距離越近。
2． 模塊的通信速率會影響接收靈敏度，速率越高，靈敏度越低。
3． 模塊的供電電壓會影響發射功率，在工作電壓范圍內，電壓越低，發射功率越小。
4． 模塊的工作溫度變化時，中心頻率會改變，只要不超出工作溫度范圍，不影響應用。
5． 天線對通信距離有很大的影響，請選用匹配的天線并正確安裝。
6． 模塊的安裝方式會影響通信距離

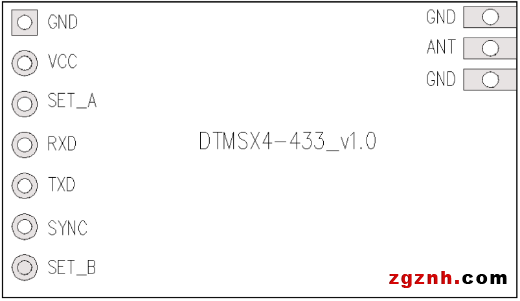

引腳說明
|
引腳名稱 |
類型 |
描述 |
|
VDD |
電源 |
電源輸入正極，2.1~3.6VDC |
|
GND |
地 |
電源地 |
|
RX |
串行數據接收 |
TTL串口輸入，連接到終端的發送端 |
|
TX |
串行數據發送 |
TTL串口輸出，連接到終端的接收端 |
|
SYNC |
同步信號 |
主機模式低電平脈沖檢測腳，從機模式脈沖輸出腳 |
|
SET_A |
模式選擇 |
和 SET_B 配合，決定模塊的 4 種工作模式 |
|
SET_B |
模式選擇 |
和 SET_A 配合，決定模塊的 4 種工作模式 |
