VT-SX1278-433M無線模塊基于SEMTECH的SX1278設計，支持FSK/OOK和LoRa調制模式 ，在LoRa調制模式下，具有很高的抗干擾能力和很高的接收靈敏度。
VT-SX1278-433M是一款完整的、體積小巧的、低功耗的無線收發模塊，集成了所有RF相關的外圍電路，用戶不需要對射頻電路設計深入了解，就可以使用本模塊輕易地開發出性能穩定、可靠性高的無線產品。
基本特點
● 433MHz無線收發器，可定制從137MHz到525MHz頻率
● 支持FSK、OOK、LORA調制模式
● 輸出功率從-2dBm到+20dBm可調
● 高接收靈敏度可達-148dBm
● 高傳輸數率達300kbps
● 硬件支持數據白化、CRC校驗
● 支持前導碼檢測
● 支持數字RSSI輸出
● 自動RF感應，超快速AFC的CAD
● 硬件支持包模式，大包長可達256個字節
● 內嵌溫度傳感器和低電壓指示器
● 高穩定性，可靠性達到工業級別
● 低功耗，1.8V~3.7V供電
應用范圍
● 無線計量和無線智能電網
● 物流跟蹤、倉庫巡檢、電子標簽等
● 工業儀器儀表無線數據采集和控制
● 住宅與建筑物(智能家居)控制
● 電子消費類產品無線遙控
● 無線報警與安全系統
● 無線傳感器網絡
技術參數
測試條件：Ta=25℃，VCC=3.3V
|
技術指標 |
參數 |
備注 |
|
頻率范圍 |
428MHz~438MHz |
可編程配置，可定制其他頻率 |
|
頻率誤差 |
±10ppm |
|
|
調制方式 |
FSK/OOK/LORA |
可編程配置 |
|
傳輸數率 |
0.018kbps~300kbps |
可編程配置 |
|
發射功率 |
-2dBm ~ +20dBm |
可編程配置 |
|
接收靈敏度 |
-148dBm |
@LoRa，SF=12，BW=7.8kHz |
|
發射電流 |
140mA |
@+20dBm |
|
接收電流 |
14mA |
大接收電流 |
|
休眠電流 |
0.2uA |
休眠模式 |
|
通信距離 |
3000米 |
@0.8kbps，開寬視距，+20dBm發射功率 |
|
工作濕度 |
10% ~ 90% |
無冷凝 |
|
工作溫度 |
-40℃~85℃ |
|
|
供電電壓 |
1.8V~3.7V DC |
±100mV 紋波 |
|

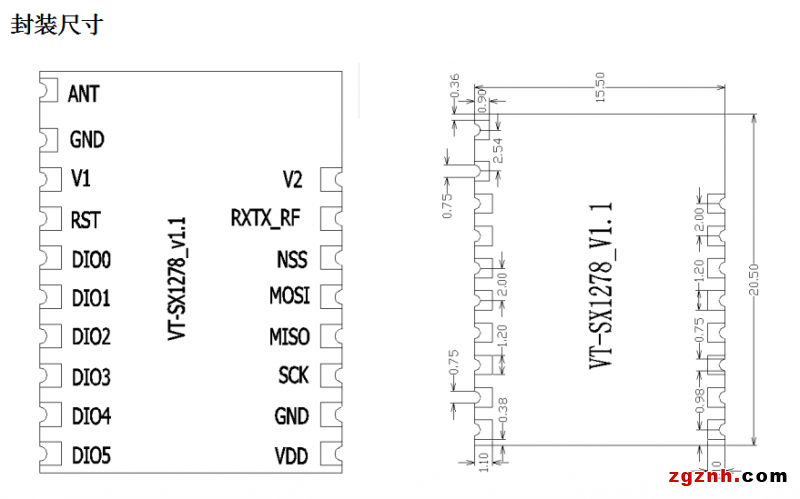

外形尺寸 |
20.5×15.5×2.0mm |
如尺寸圖示 |
備注：
1． 模塊的通信速率會影響通信距離，速率越高，通信距離越近。
2． 模塊的通信速率會影響接收靈敏度，速率越高，靈敏度越低。
3． 模塊的供電電壓會影響發射功率，在工作電壓范圍內，電壓越低，發射功率越小。
4． 模塊的工作溫度變化時，中心頻率會改變，只要不超出工作溫度范圍，不影響應用。
5． 天線對通信距離有很大的影響，請選用匹配的天線并正確安裝。
6． 模塊的安裝方式會影響通信距離。
引腳說明
|
引腳 |
類型 |
描述 |
|
VDD |
VDD |
電源輸入正極 |
|
GND |
GND |
電源地 |
|
RST |
復位 |
輸入低電平，模塊復位 |
|
RXTX_RF |
Tx Rx/Tx開關控制 |
|
|
SCK |
SPI時鐘腳 |
|
|
MOSI |
SPI數據腳 |
|
|
MISO |
SPI數據腳 |
|
|
NSS |
SPI片選腳 |
|
|
DIOx |
通用IO口 |
可配置輸出狀態信號 |
|
ANT |
天線 |
阻抗5ohm |
程序開發
1. 我們提供通信例程，幫助用戶加快開發速率。
2. 更多的資料可在SEMTECH的官網www.semtech.com 找到。
