VT-BLE-S01A模塊基于Cypress藍牙4.2 SOC芯片設計，具有體積小、功耗低、方便使用等特點，幫助用戶以低的成本和快速度開發藍牙應用。用戶MCU直接使用串口通信方式與VT-BLE-S01A模塊通訊。VT-BLE-S01A模塊可以把所有來自用戶MCU的串口透傳數據通過BLE無線信道透明傳輸給另一端設備。另一端設備可以是智能手機（iOS/Android），也可以是其它BLE設備。
VT-BLE-S01A模塊始終配置為從設備，手機作為主設備，在模塊與手機成功建立連接后即可開始雙向的數據透明傳輸。
特點
● 基于BLE4.2標準
● 視距情況下，可靠傳輸距離達30米
● BLE連接成功后，即可提供透明的數據傳輸，用戶無需編寫多余程序，無需深入了解藍牙協議
● 支持AT命令，靈活配置各項參數
● 提供UART接口，默認配置為115200bps，8N1格式
● 工作電壓范圍寬1.9~5.5V
● 外圍電路少，集成度高，功耗低
應用范圍
● 智能家居
● 調光照明
● 藍牙遙控器
● 智能門鎖
● 電動車充電樁
● 可穿戴設備
● 醫療檢測
技術參數
|
技術指標 |
參數 |
備注 |
|
藍牙協議 |
BLE 4.2 |
|
|
發射功率 |
-18dBm ~ +3dBm |
-18dBm/-6dBm/0dBm/+3dBm四檔可調 |
|
接收靈敏度 |
-92dBm |
|
|
BLE速率 |
* |
與連接間隔相關，見表-BLE速率 |
|
UART速率 |
115200bps，8N1 |
可定制 |
|
發射電流 |
16.5mA |
0dBm，發射狀態下 |
|
接收電流 |
18.7mA |
接收狀態下 |
|
休眠電流 |
1.5uA |
深度睡眠模式下 |
|
待機電流 |
* |
與工作狀態相關，見表-待機電流 |
|
通信距離 |
30米 |
開寬視距，3dBm發射功率 |
|
工作濕度 |
10% ~ 90% |
無冷凝 |
|
工作溫度 |
-40℃ ~ 85℃ |
|
|
電源 |
1.9V ~ 5.5V DC |
±100mV 紋波 |
|

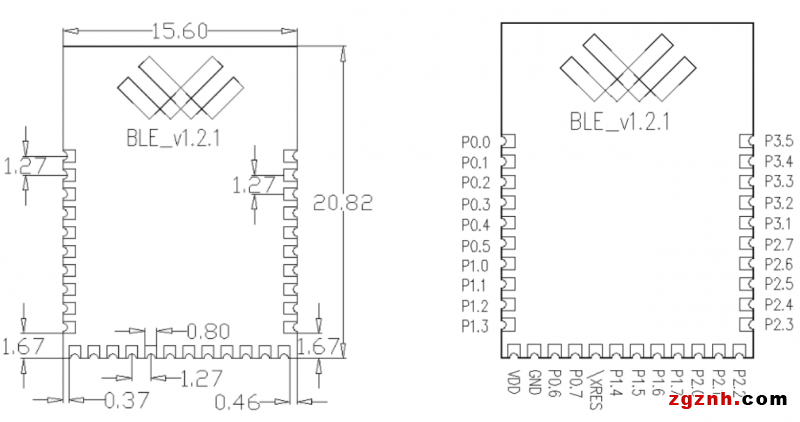

外形尺寸 |
20.8×15.6×1.0mm |
如尺寸圖示 |
BLE速率
|
連接間隔(*1.25ms) |
發送間隔(ms) |
每次發送字節數(Bytes) |
發送速率(KB/s) |
|
6 |
50 |
200 |
4 |
|
10 |
50 |
200 |
4 |
|
15 |
50 |
150 |
3 |
|
20 |
27 |
60 |
2.2 |
|
30 |
30 |
45 |
1.5 |
|
40 |
30 |
35 |
1.16 |
|
50 |
30 |
28 |
0.9 |
|
100 |
65 |
30 |
0.46 |
|
200 |
100 |
20 |
0.2 |
|
250 |
100 |
15 |
0.15 |
待機電流
|
狀態 |
平均電流 |
備注 |
|
睡眠 |
1.5uA |
|
|
廣播 |
52uA |
廣播周期1000ms，發送功率0dBm |
|
連接 |
350uA |
連接周期70ms |
|
單次BLE接收 |
0.72mA |
20Bytes |
|
單次BLE接收并串口發送 |
2.65mA |
20Bytes |
|
單次BLE發送 |
0.75mA |
20Bytes |
|
引腳 |
類型 |
描述 |
|
VDD |
VDD |
電源輸入正極 |
|
GND |
GND |
電源地 |
|
P1.4 |
RX |
模塊串口接收 |
|
P1.5 |
TX |
模塊串口發送 |
|
P2.0 |
WAKE |
模塊喚醒引腳。用戶MCU向模塊發送 UART數據前需下拉該引腳，延時 2ms，再發送數據。數據發送期間需保持低電平，發送完畢后拉高該引腳以便模塊能重新進入睡眠。 |
|
P1.7 |
INT |
模塊串口數據輸出指示，可用于喚醒用戶MCU： 0：模塊有數據需要發送 1：模塊無數據需要發送 |
|
P1.6 |
link |
模塊連接狀態指示： 0：模塊處于連接狀態，并連通了和連接對方的數據通道 1：模塊處于未連接狀態 |
注：未說明引腳無功能定義，使用時懸空即可。
